溫室電動遮陽系統設計方案
產品型號： ANY075 品 牌： 奧農苑 -
1000-1999 m2
￥19.00 -
2000-2999 m2
￥18.00 -
≧3000 m2
￥17.00
所 在 地： 河南鄭州 更新日期： 2023-04-25 詳細信息| 詢價留言溫室電動遮陽系統設計方案

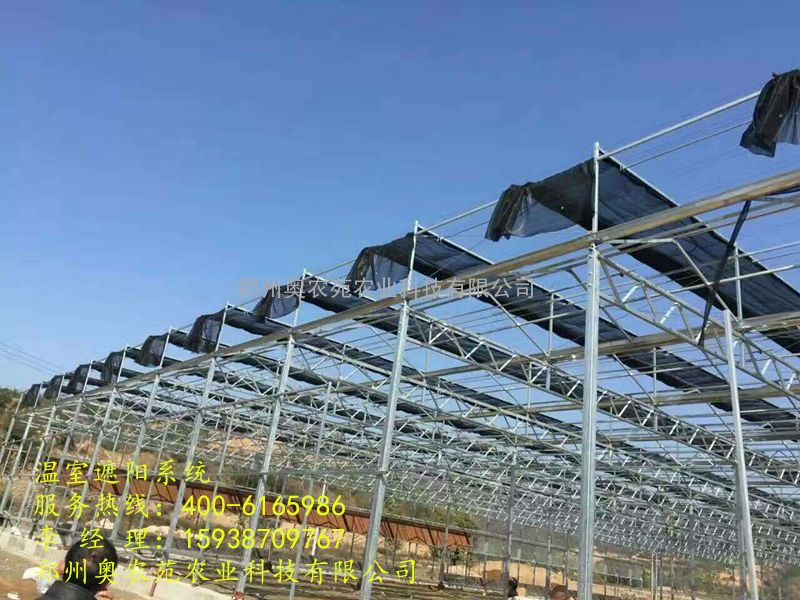

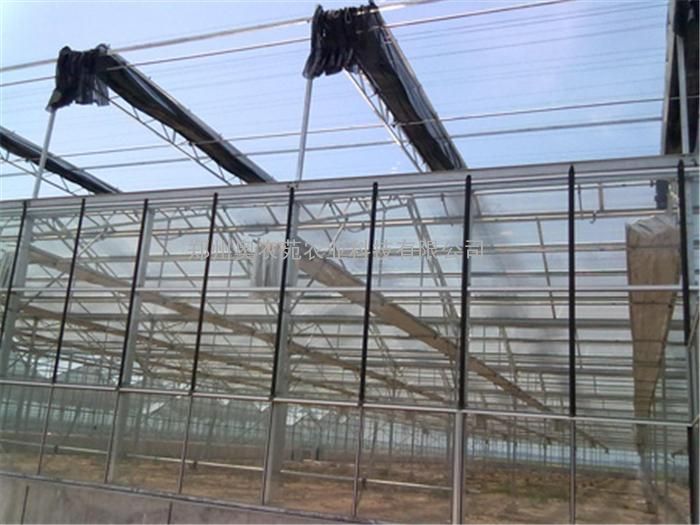

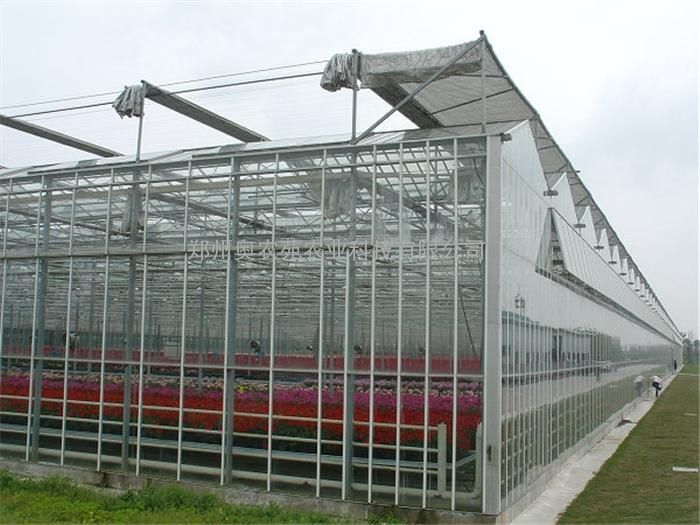

溫室電動外遮陽系統是利用具有一定遮光率的材料將多余的光照進行遮擋，或者利用保溫材料使溫室內部形成局部的封閉空間，起到調節光照、降溫或保溫的作用。該外遮陽系統采用A型齒輪齒條傳動，其優點是傳動平穩可靠、傳動精度高。
具體方案設計如下：

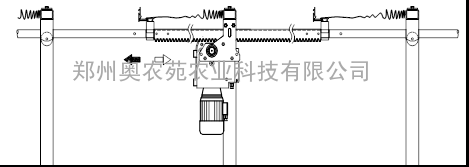

1、系統原理
A型齒輪齒條外遮陽系統主要由減速電機、驅動軸、齒輪齒條總成、支撐滾輪、推拉桿、幕布驅動邊、幕布等部件組成。其傳動原理是驅動軸與減速電機、齒輪相連，當減速電機輸出軸轉動時，驅動軸帶動齒輪轉動。齒輪的轉動帶動了齒條的行走，推拉桿由支撐滾輪支撐并與齒條相連，當減速電機往復轉動時，可帶動推拉桿實現往復運動。當遮陽幕一端固定在梁柱處，另一端固定在與推拉桿相連的驅動邊型材上時，就可實現遮陽幕的展開、收攏動作。
2、系統基本描述
1）系統組成
⒈減速電機；⒉聯軸器；⒊A型齒輪座；⒋齒條；⒌焊合接頭；⒍拉幕齒條-推桿接頭；6a.彈性圓柱銷；6b.螺栓；⒎A型齒輪座墊片；7a.螺栓；⒏鍍鋅驅動軸；⒐推桿；⒑推桿-導桿連接卡；⒒支撐滾輪；11a.六角頭自鉆自攻釘；11b.螺栓；⒓驅動邊鋁型材；⒔卡簧；⒕外遮陽幕。

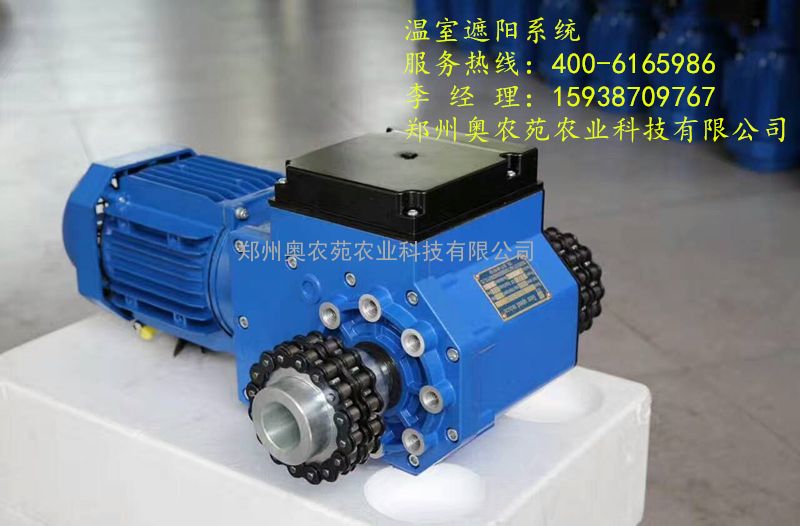

2）減速電機：
3）傳動機構：
采用齒條傳動機構（A型齒輪），通過減速電機與之聯結的傳動軸輸出動力。驅動軸采用φ42×3鋼管，中部與電機相連，其余部分齒條均布相連，間距4m；傳動桿（φ32×2.0熱鍍鋅圓管）和推幕桿采用扣件連接，橫向布置，拉動幕面開合。
4）技術參數：
外遮陽高度：高于屋頂0.5米左右。
傳動類型：齒輪齒條傳動機構、開間方向傳動。
遮陽網：外遮陽幕布采用國產品牌四川綠蔭遮陽網，遮陽率85％，該遮陽網結合國內用戶的實際需求而設計的一款更經濟實用的產品，所有原材料均從國外進口，冬天，幕布還能減少溫室向外的熱量輻射，能防止暴雨、冰雹、落物對溫室建筑及植物的侵害，能將溫室霜害限制在*低限度。該遮陽保溫幕布它能在使用許多年之后仍保持清潔、有效。材料內添加的紫外線穩定劑對溫室內常用的化學物質都有抵抗作用，實際使用壽命在10年以上，廠家提供5年的質量保證。
幕線：托、壓幕線均為ф2.2mm聚酯線，抗拉強度195kgf，托幕線間距為0.4m，壓幕線間距為0.8米；托、壓幕線采用黑色聚脂幕線，具有優異的防紫外線抗老化性能。
5）控制分區：超過3000平米就分區控制。
3、系統安裝
1）托（壓）幕線的布置與固定
托（壓）幕線沿幕布運行方向固定，沿拉幕梁（外遮陽橫梁）方向均勻布置，一般托幕線每400mm一道，壓幕線每800mm一道，托（壓）幕線沿幕布運動方向從一端拉幕梁通長拉到另一端拉幕梁，中間在拉幕梁（外遮陽橫梁）上支撐并固定。
2）驅動機構安裝
①拉幕支撐滾輪的安裝
拉幕支撐滾輪安裝于溫室外遮陽橫梁上，通過螺栓或ST5.5mm×25mm自鉆自攻釘固定于溫室外遮陽橫梁上。布置間距為中間支撐滾輪每4米一列，兩側面*外部兩列距離側面天溝300mm左右。
②減速電機布置與安裝
減速電機采用電機安裝架通過U型螺栓固定于外遮陽立柱上。
③A型齒輪座安裝
A型齒輪座由M8螺栓及齒輪連接圓墊片安裝于溫室外遮陽橫梁上。驅動軸分段通過焊合接頭連接于每個齒輪兩端，驅動軸與焊合接頭焊接，每個齒輪軸兩端安裝鋼夾，方便維修。同時必須保證A型齒輪座的輸入軸中心和減速電機輸出軸中心、驅動軸中心在一條直線上。
④齒條、推桿的安裝
齒條與推桿安裝于同一直線上，齒條與推桿連接通過齒條-推桿接頭、彈性圓柱銷及螺栓等連接。
⑤活動邊安裝
將幕布通過卡簧固定于鋁合金型材卡槽內，用拉桿夾、推桿-導桿連接卡將鋁合金驅動邊與推桿連接起來，隨著推桿的運動帶動遮陽幕啟閉。
3）遮陽幕布的安裝
遮陽幕布先安裝遮陽幕布活動端，即與鋁合金型材驅動邊連接的一端，再安裝遮陽幕固定的一端。
4）連接配電控制箱運行調試
電機線接好之后，在通電前需要認真仔細檢查整個系統，檢查是否有疏漏之處。然后啟動電機開關，測試電機正反轉是否正常。

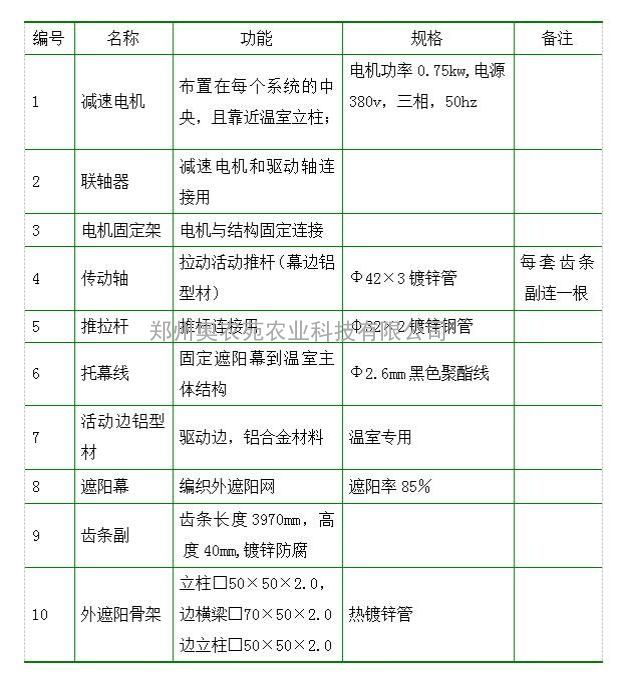

4.0 基本構件：
外遮陽系統組成、規格參見表
-
-
-
